立揚箔業科技 · LIHYANG FOIL
立揚箔業科技 · LIHYANG FOIL
R2R 真空蒸鍍工藝・規格表・應用場景・與傳統鋁箔差異比較
AlOx（Aluminum Oxide，三氧化二鋁，化學式 Al₂O₃）是一種無機陶瓷材料，廣泛應用於精密陶瓷、半導體與薄膜阻隔技術。與金屬鋁（Metallic Aluminium）不同，Al₂O₃ 不具導電性，也不會觸發金屬探測器——這是其在食品包裝領域最關鍵的特性。

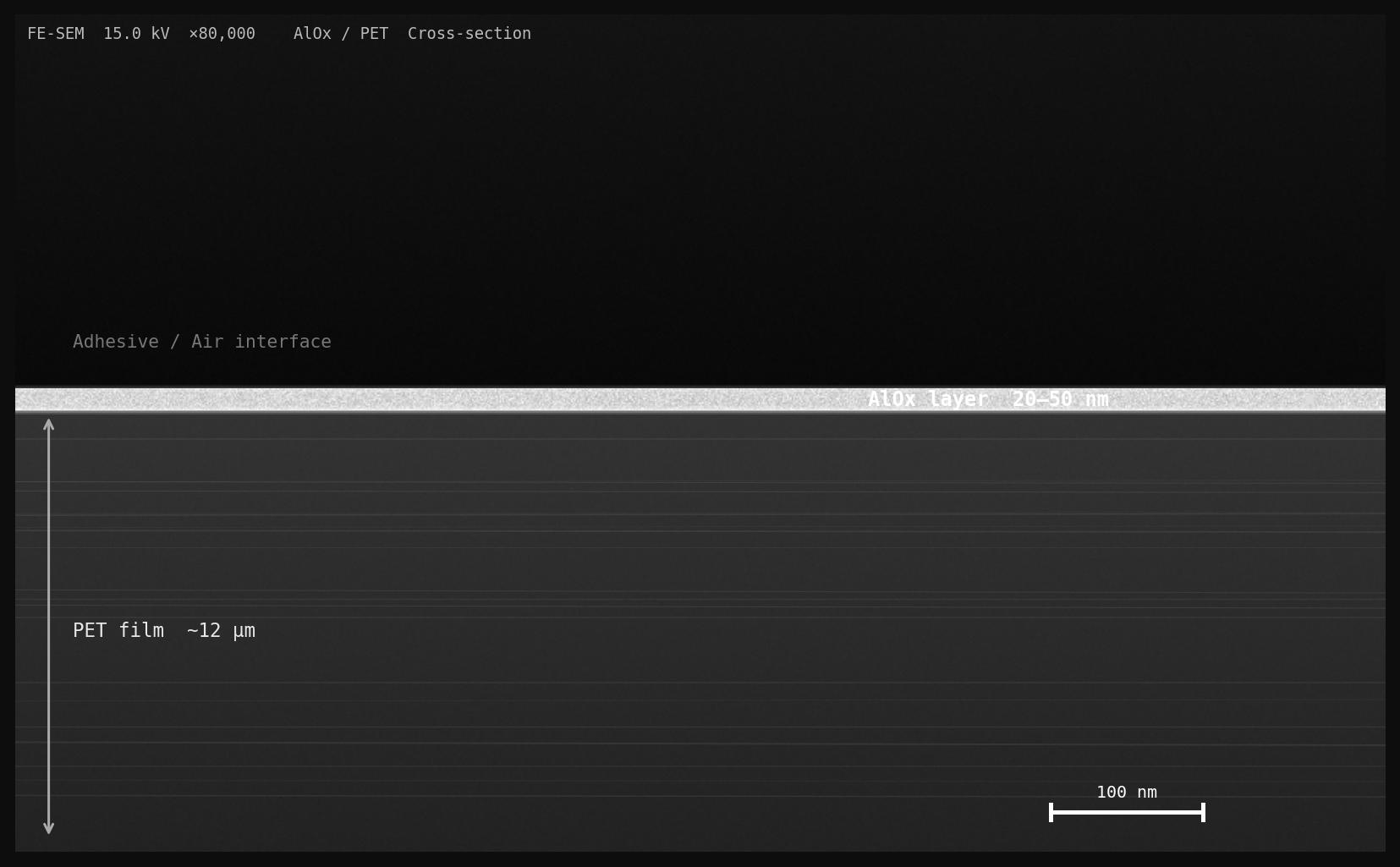

AlOx 阻隔膜採用捲對捲（Roll-to-Roll，R2R）連續式真空蒸鍍工藝生產。PET 薄膜以高速（通常 400–600 m/min）連續通過高真空腔體（壓力 10⁻⁴ – 10⁻⁵ mbar），過程中以電阻加熱陶瓷蒸發源蒸發金屬鋁（Al），同時向膜面方向定量注入活性氧氣（O₂），使鋁蒸氣與氧氣在基材表面即時反應，生成緻密的三氧化二鋁（Al₂O₃）陶瓷薄膜。此工藝稱為反應式蒸鍍（Reactive Evaporation），是目前全球透明阻隔膜量產的主流技術。最終鍍層厚度僅 20–50 nm，重量幾乎不增加，卻能提供接近金屬鋁箔的氣體阻隔性能。
AlOx 薄膜的阻隔機制來自陶瓷層的緻密無孔結構。氧氣（O₂）和水蒸氣（H₂O）分子無法穿透緊密排列的 Al₂O₃ 晶格，必須繞過塗層中的極少量缺陷（Pinhole），大幅延長了氣體擴散路徑。相比之下，未塗佈的 PET 薄膜透氧率約 100–150 cc/m²/day，塗佈後可降至 ≤1.0，阻隔提升超過 100 倍。
在選擇阻隔包裝材料時，以下三種材料最常被比較。每種材料各有其適用場景，理解差異有助於選出最符合生產線需求的方案。
| 特性 | 傳統鋁箔 | 鍍鋁膜（VMPET） | AlOx 透明阻隔膜 |
|---|---|---|---|
| 外觀 | 不透明銀色 | 不透明銀色金屬光澤 | 透明（透光率 >90%） |
| 塗層成分 | 金屬鋁（Al） | 金屬鋁層 ~40 nm | 三氧化二鋁 Al₂O₃，20–50 nm |
| 整體厚度 | 6–20 µm | PET（12–19 µm）+ 鋁層 | PET（12–19 µm）+ AlOx 層 |
| 透氧率（OTR） | ≈0（幾乎完全阻隔） | ≤1.5 cc/m²/day | ≤1.0 cc/m²/day |
| 水蒸氣透過率（WVTR） | ≈0 | ≤1.0 g/m²/day | ≤1.0 g/m²/day |
| 金屬探測器 | ❌ 無法通過 | ❌ 無法通過 | ✓ 可通過 |
| 微波加熱 | ❌ 不可 | ❌ 不可 | ✓ 可微波 |
| 透明展示內容物 | ❌ 不透明 | ❌ 不透明 | ✓ 透明可見 |
| 相對成本 | 高（金屬材料） | 中等 | 中高（精密工藝） |
| 食品接觸安全 | ✓ 合規 | ✓ 合規 | ✓ 合規 |
* OTR 及 WVTR 數值依測試條件與塗層厚度有所差異。如需客製化阻隔規格，請聯繫立揚技術工程師。
AlOx 透明阻隔膜的「高阻隔 + 透明 + 金屬探測器相容」三合一特性，使其在以下三個領域具有不可替代的優勢：
咖啡濾掛包、茶葉袋、零食包裝、農業種子袋。透明外觀讓消費者直接看到內容物，同時高阻隔防止氧化與受潮，延長保鮮期。自動化生產線的金屬探測器可正常運作，不需切換材料。
藥片鋁塑泡殼（Blister Pack）、藥粉小袋、醫療器材乾燥劑袋。AlOx 膜符合歐盟與 FDA 食品/藥品接觸材料法規，高濕熱環境（38°C, 90% RH）下 WVTR ≤1.0，有效保護藥品效期。
電路板保護袋（PCB）、LED 驅動器長途運輸包裝、半導體零組件貯存袋。AlOx 膜在長期常溫貯存下維持穩定 WVTR ≤1.0，避免元件在出廠至安裝前受潮氧化。
| 參數 | 標準版 | 高阻隔版 | 測試標準 |
|---|---|---|---|
| 塗層材質 | Al₂O₃（三氧化二鋁） | — | |
| 塗層厚度 | 30–40 nm | 45–50 nm | TEM / SEM |
| 基材 | PET 12 / 15 / 19 µm | — | |
| 透光率 | >90% | ASTM D1003 | |
| 透氧率（OTR） | ≤1.0 cc/m²/day | ≤0.5 cc/m²/day | ASTM D3985 (23°C, 0% RH) |
| 水蒸氣透過率（WVTR） | ≤1.0 g/m²/day | ≤0.5 g/m²/day | ASTM F1249 (38°C, 90% RH) |
| 拉伸強度（MD/TD） | ≥150 / ≥200 MPa | ASTM D882 | |
| 延伸率（MD/TD） | ≥100 / ≥80% | ASTM D882 | |
| 金屬探測器相容 | 是 ✓ | — | |
| 可微波加熱 | 是 ✓ | — | |
| 可用寬度 | 500–1600 mm | — | |
| 最大卷長 | 5,000–10,000 m | — | |
| MOQ（最低訂購量） | 1 roll（現貨規格） | — | |
* 以上規格為標準品參考值，實際數值依訂製規格與批次測試報告為準。如需客製化阻隔規格、複合膜結構或印刷版本，請聯繫立揚業務工程師。
AlOx 透明阻隔膜是以 Roll-to-Roll（R2R）真空蒸鍍工藝，在 PET 基材上鍍製 20–50 nm 的三氧化二鋁（Al₂O₃）陶瓷層。由於 Al₂O₃ 是陶瓷氧化物而非金屬鋁，膜材呈現高透明度（>90%）、可通過金屬探測器、可微波加熱。相比之下，鍍鋁膜（VMPET）含金屬鋁層，外觀不透明銀色，無法通過金屬探測器。兩者阻隔性能相近，但 AlOx 在透明度和加工相容性上有明顯優勢。
立揚 AlOx 標準品：OTR ≤1.0 cc/m²/day（ASTM D3985，23°C, 0% RH）；WVTR ≤1.0 g/m²/day（ASTM F1249，38°C, 90% RH）。高阻隔強化版可達 OTR ≤0.5、WVTR ≤0.5。相較未塗佈 PET（OTR ~120 cc/m²/day），阻隔提升超過 100 倍。如需完整 TDS 技術資料表，請來信 tw@lihyangfoil.com。
可以。AlOx 塗層的成分是三氧化二鋁（Al₂O₃）——一種不導電的陶瓷氧化物，不含游離態金屬鋁，因此不會觸發金屬探測器感應。這使 AlOx 膜可以在配備金屬異物篩選系統的全自動食品包裝線上無縫使用。
AlOx 膜可與多種熱封材料複合：CPP（流延聚丙烯）、LLDPE（線性低密度聚乙烯）、BOPP（雙向延伸聚丙烯）。複合建議：使用雙組份 PU 膠水，避免酸性膠水與氧化鋁層反應。AlOx 鍍層面建議夾在結構中間（如 PET-AlOx / 膠 / CPP），以避免塗層在後處理中受到物理磨損。
免費樣品申請方式：①透過網站詢價表單填寫應用場景與規格需求；②直接來信 tw@lihyangfoil.com，說明最終應用（食品/醫藥/電子）、所需幅寬（mm）與預估年用量。MOQ：標準品 1 卷（約 5,000–10,000 m，依幅寬）。交期：現貨規格 3–5 個工作天；客製規格 15–20 個工作天。
相關產品與文章
